Приёмный радиоцентрПриёмный радиоцентр Приёмный радиоцентр

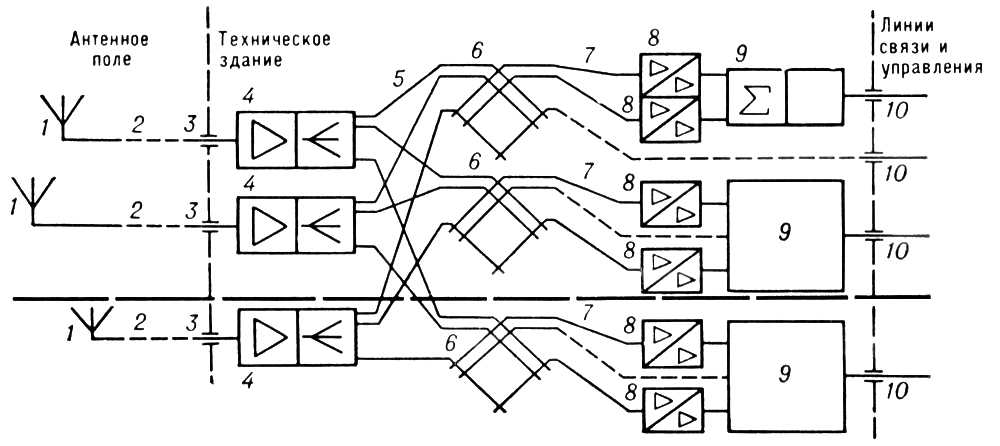

Приёмный радиоцентр (ПРМЦ) - крупная приёмная радиостанция, комплекс сооружений и технических средств для одновременного приема сигналов многих передающих радиостанций. Первые ПРМЦ строились одновременно с передающими радио центрами. ПРМЦ может быть автономным (выделенным) или входить в состав узла связи определённого назначения, например магистральной или космической радиосвязи, радиовещания и т.д. К числу основных технических средств ПРМЦ относятся антенные и фидерные устройства с аппаратурой многократного использования антенн, радиоприёмники, промежуточная и оконечная аппаратура приемного тракта; к числу вспомогательных — аппаратура контроля, дистанционного управления, служебной связи и сигнализации. Обычно технические средства ПРМЦ размещаются на его территории в стационарных сооружениях. Небольшие ПРМЦ. могут располагаться в полустационарных сооружениях и на передвижных объектах. Техническое построение (структура) ПРМЦ зависит от вида принимаемых сигналов и предпринимаемых мер по улучшению качества их приема. На рис. приведена обобщенная структурная схема, показывающая функциональные связи основных элементов ПРМЦ Антенные устройства располагаются вблизи технического здания на антенном поле, которое обычно занимает площадь ~10—100 га (большую часть территории ПРМЦ). На стационарных ПРМЦ размещается до двух-трёх десятков направленных антенн больших линейных размеров (до нескольких сотен м и более), в том числе сложные антенные системы, например фазированные антенные решётки. К антеннам посредством фидеров подсоединяются радиоприёмники (до 100 и более); кроме того, к ним подключаются устройства настройки и согласования антенн, контроля работы антенн и фидерных линий, а также элементы грозозащиты на входе радиоприемников. В процессе эксплуатации ПРМЦ часто возникает необходимость одновременно подключать к одной антенне несколько радиоприёмников или переключать их с одних антенн на другие; эти коммутационные функции выполняет аппаратура многократного использования антенн. Она состоит из широкополосных антенных усилителей (соединённых каждый со своей антенной), разветвителей (позволяющих получить несколько выходов с одного усилителя) и антенных коммутаторов, имеющих коммутационное поле с координатной структурой, благодаря которой входы каждого коммутатора соединены с выходами всех усилителей, а выходы — только со своей группой радиоприёмников. На крупных ПРМЦ радиоприёмники размещают в специализированных аппаратных помещениях (например, слухового приёма, буквопечатающего приёма и т.д.). К выходам радиоприёмников подключается промежуточная и оконечная приёмная аппаратура, назначение которой — улучшить качество приёма сигналов (в частности, для борьбы с замираниями сигналов применяется сдвоенный и даже счетверенный прием на разнесенные антенны). Промежуточная и оконечная аппаратура имеет выходы на линии связи, по которым принимаемые сигналы через радиобюро или радиодиспетчерский пункт поступают в др. аппаратные (узла связи). Совокупность антенн, радиоприемников, промежуточной и оконечной аппаратуры образует единую приемную систему ПРМЦ.
Характерные показатели технических возможностей ПРМЦ — число обслуживаемых корреспондентов, количество и качество технических средств. В зависимости от назначения и уровня автоматизации ПРМЦ распределение технических средств и управление ими осуществляют либо непосредственно на ПРМЦ, либо дистанционно — из радиобюро, радиодиспетчерского пункта, центра телефонной или телеграфной связи и т.д. Для улучшения условий приема и уменьшения влияния помех радиоприему ПРМЦ, как правило, располагают вдали от источников радиопомех индустриальных, передающих радиоцентров и отдельных мощных передающих радиостанций.
Барановский Б. К., Аппаратура многократного использования приемных антенн коротковолнового диапазона, М., 1966; Челышев В. Д., Приемные радиоцентры, М., 1975.
|
|
